Chantier naval de Corsier-Port

Où :Corsier
Quand :2022
Quoi :Renforcement d'un ascenseur à bateaux
Partenaire :Groupe Orllati SA

Renforcement de la structure d'un ascenseur à bateaux par l'ajout d'une croix de contreventement.



Ce projet a nécessité de la serrurerie de terrain pour réaliser les éléments de la croix de St-André, laquelle a été soudée sous l'eau à la structure en place.

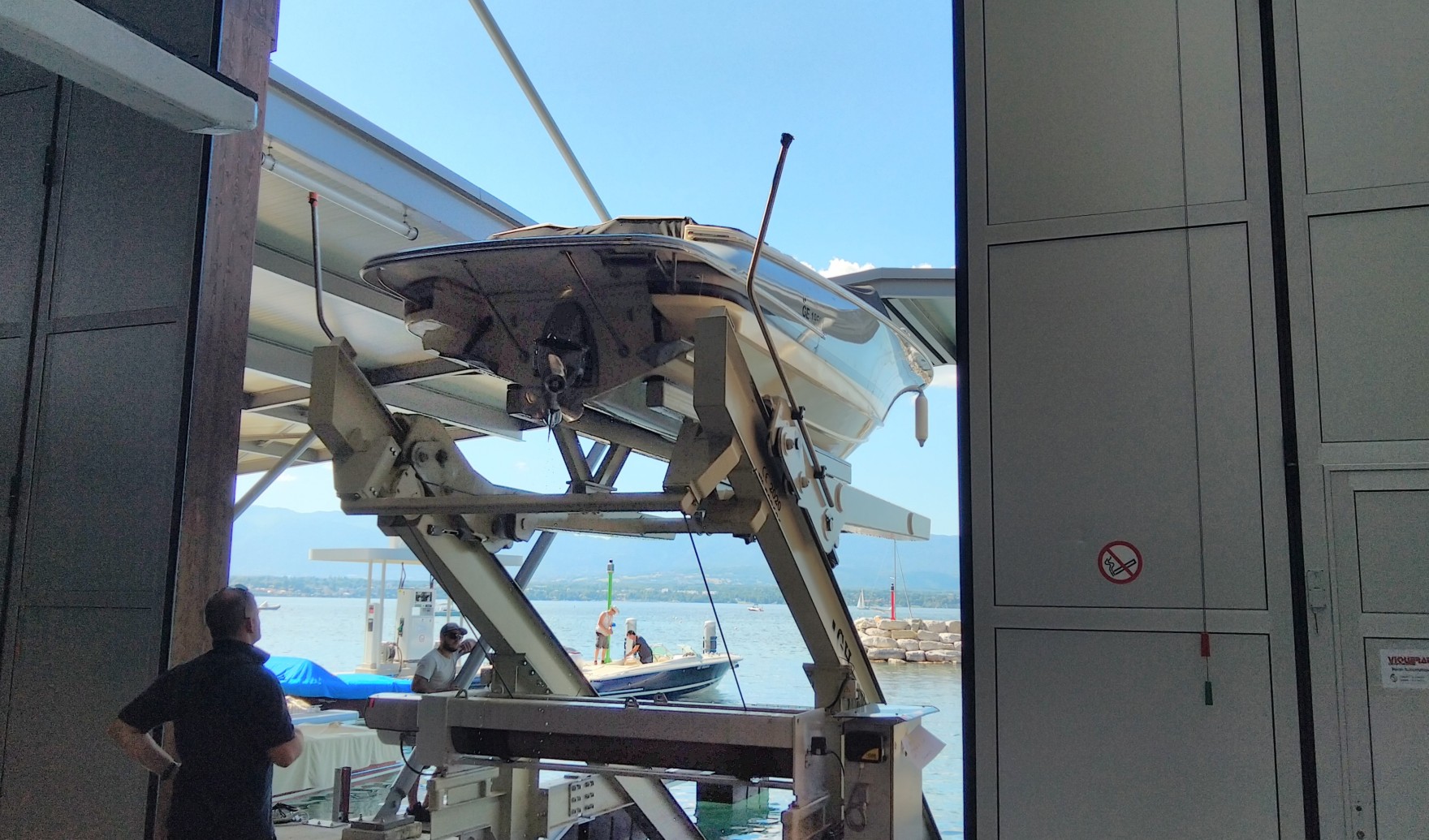

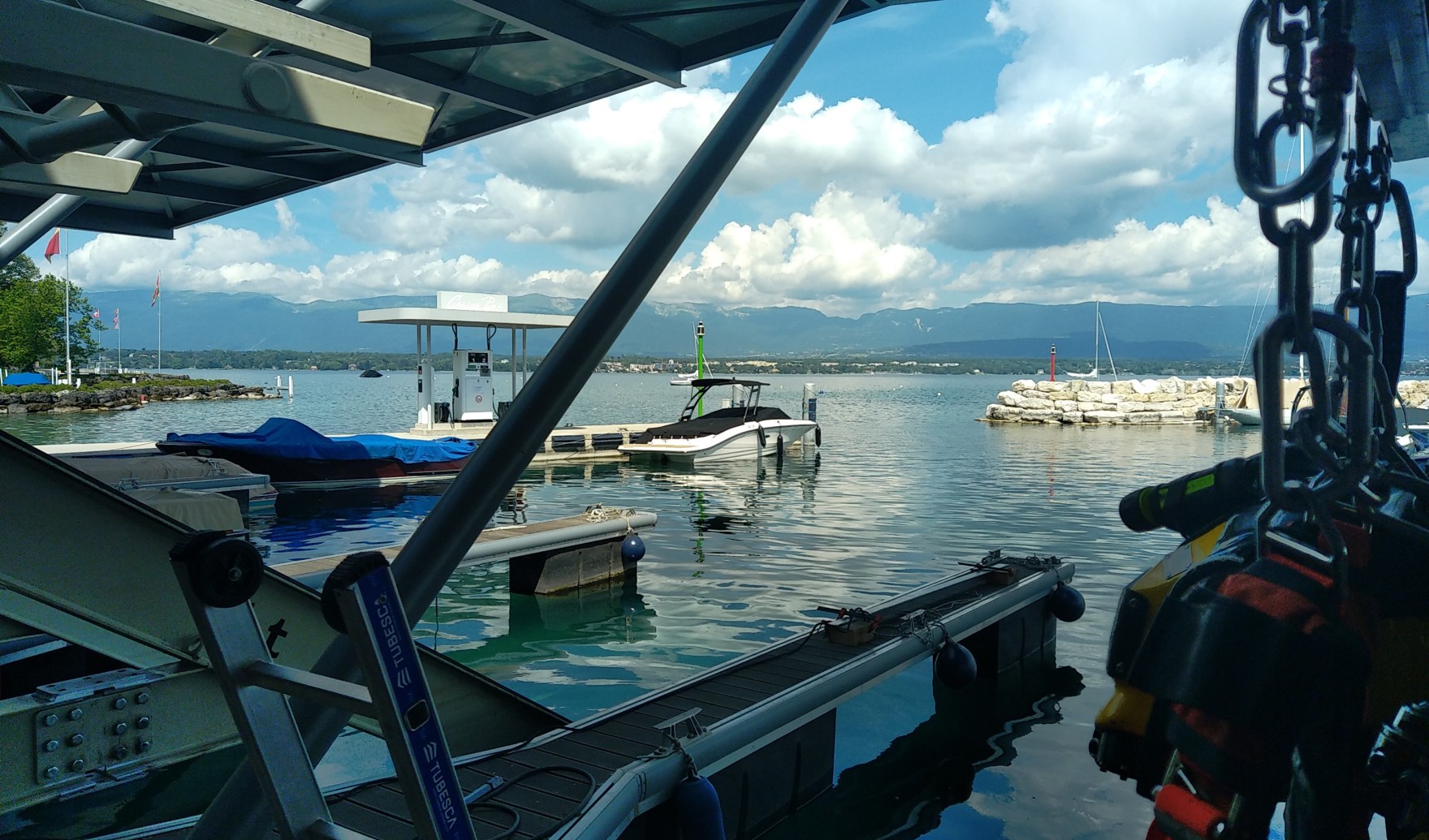

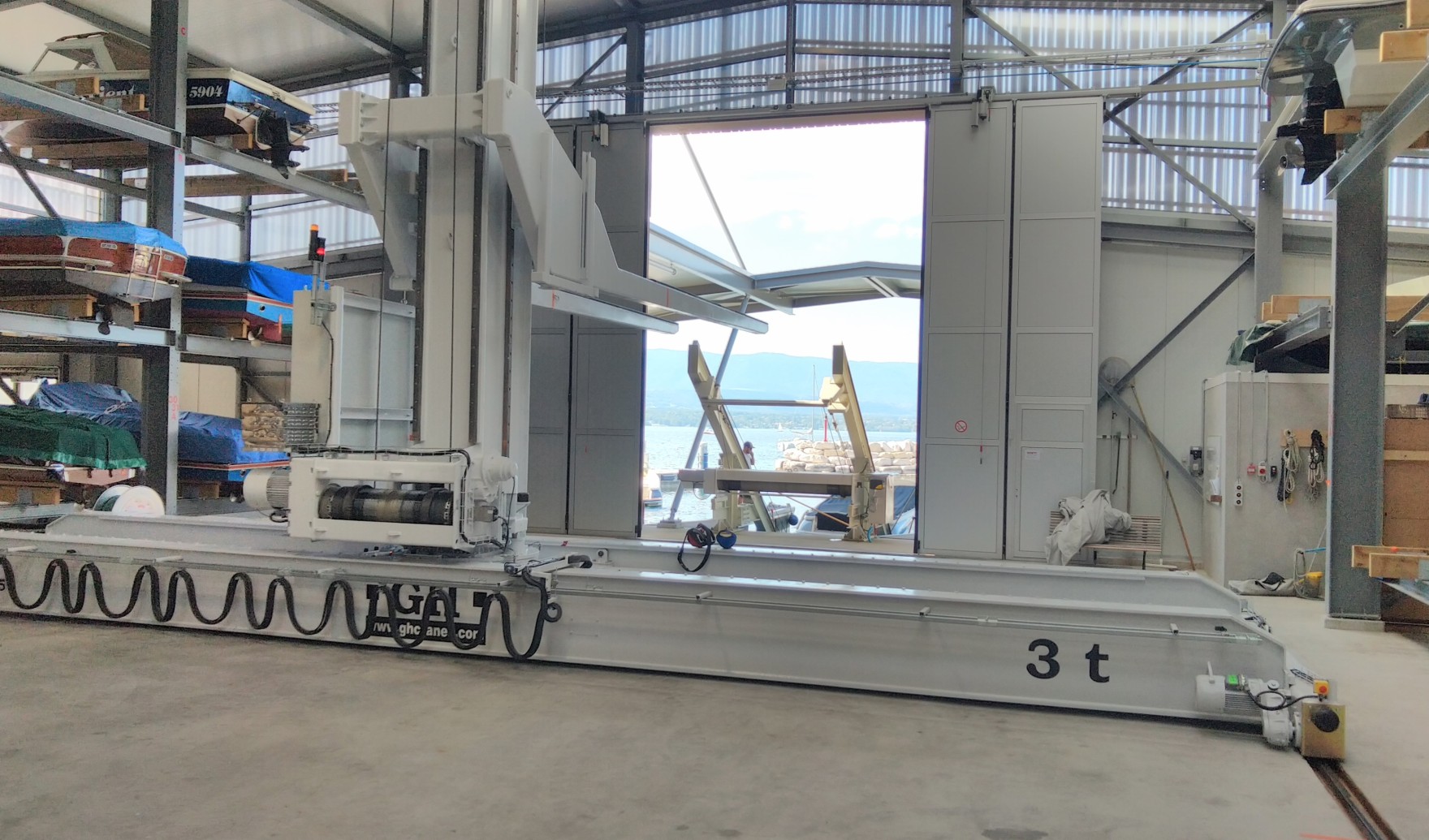

L'installation permettant de mettre à l'eau les bateaux.

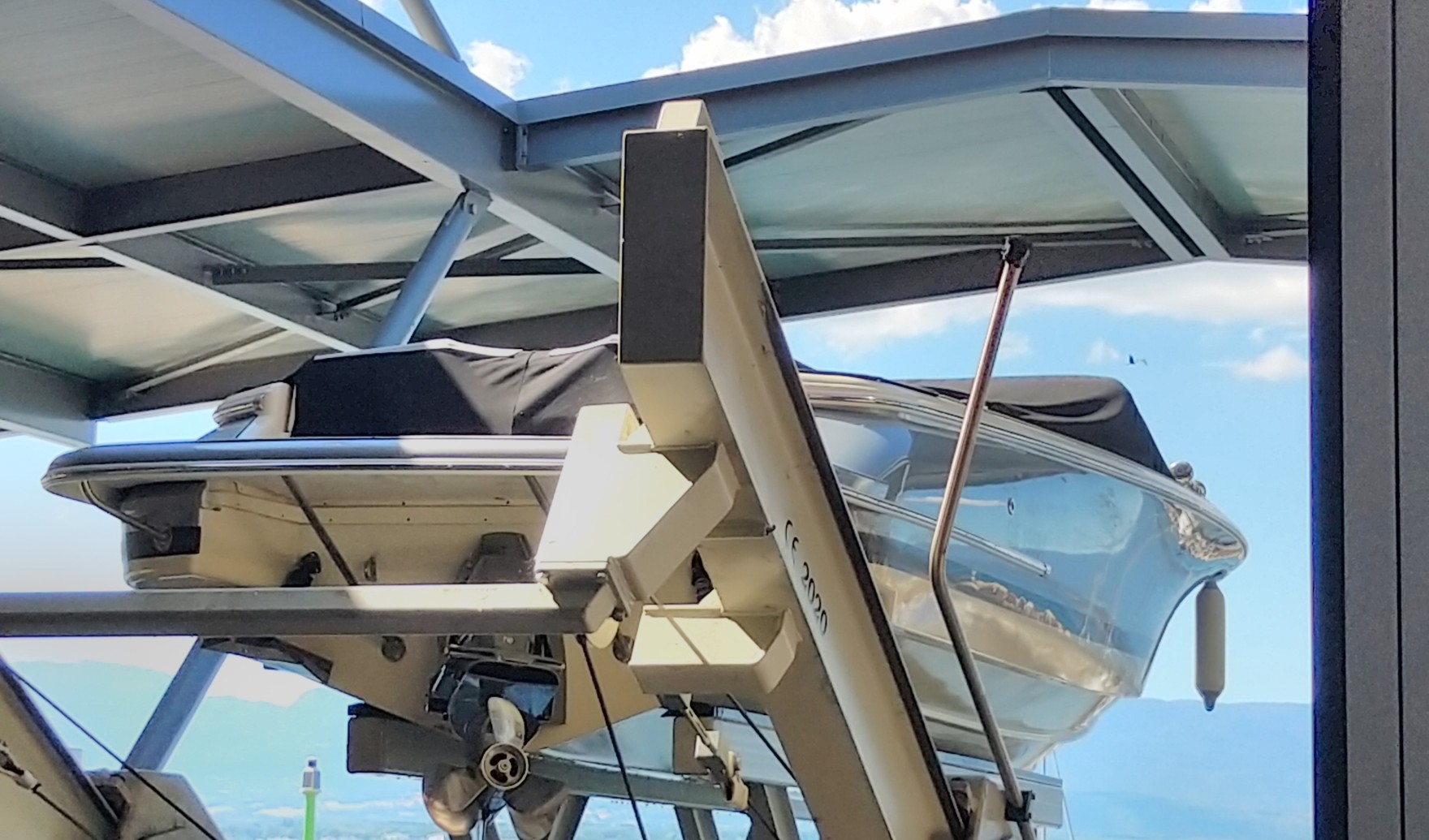

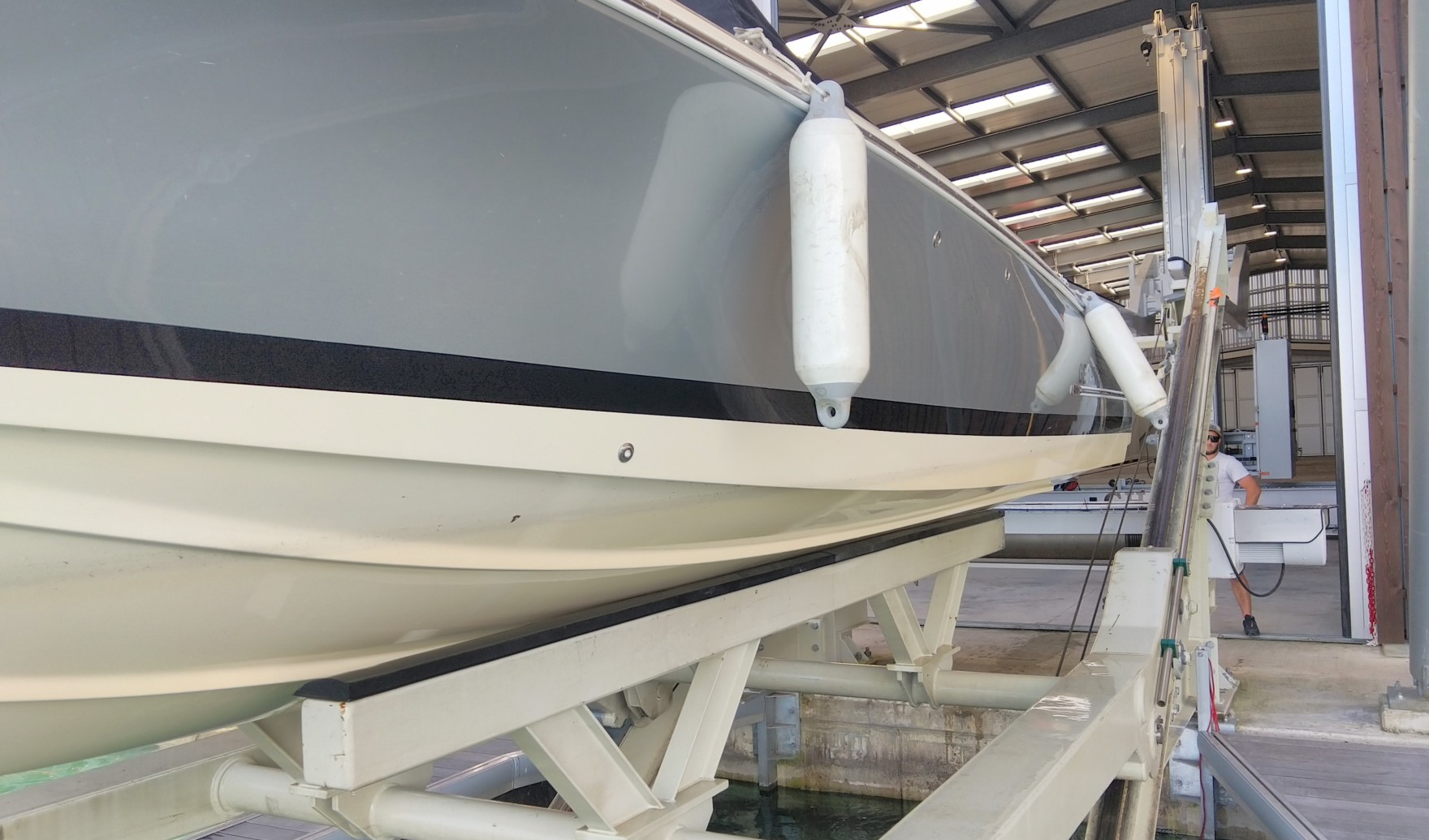

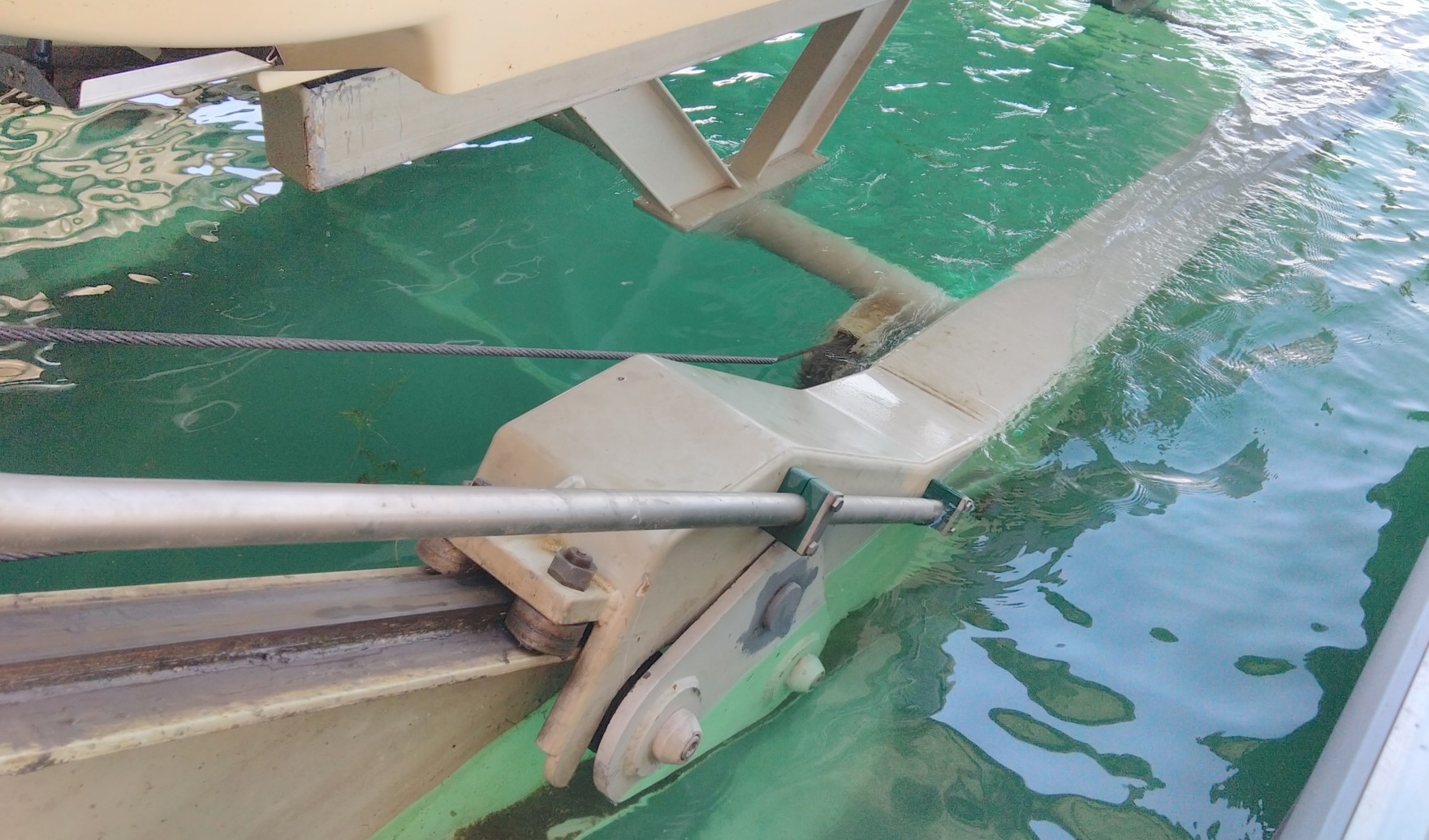

L'ascenseur à bateau.

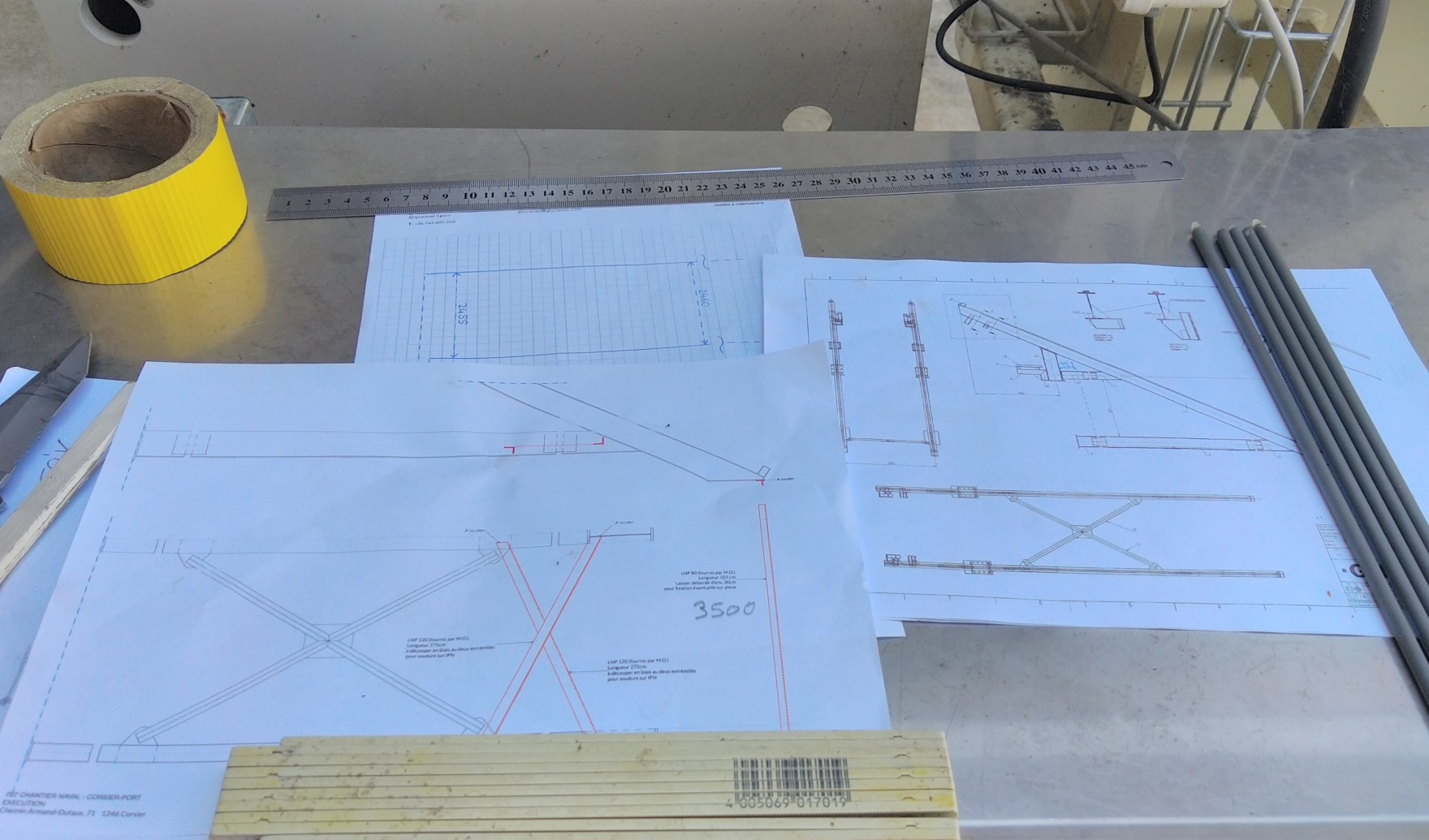

Les plans des pièces à rajouter.

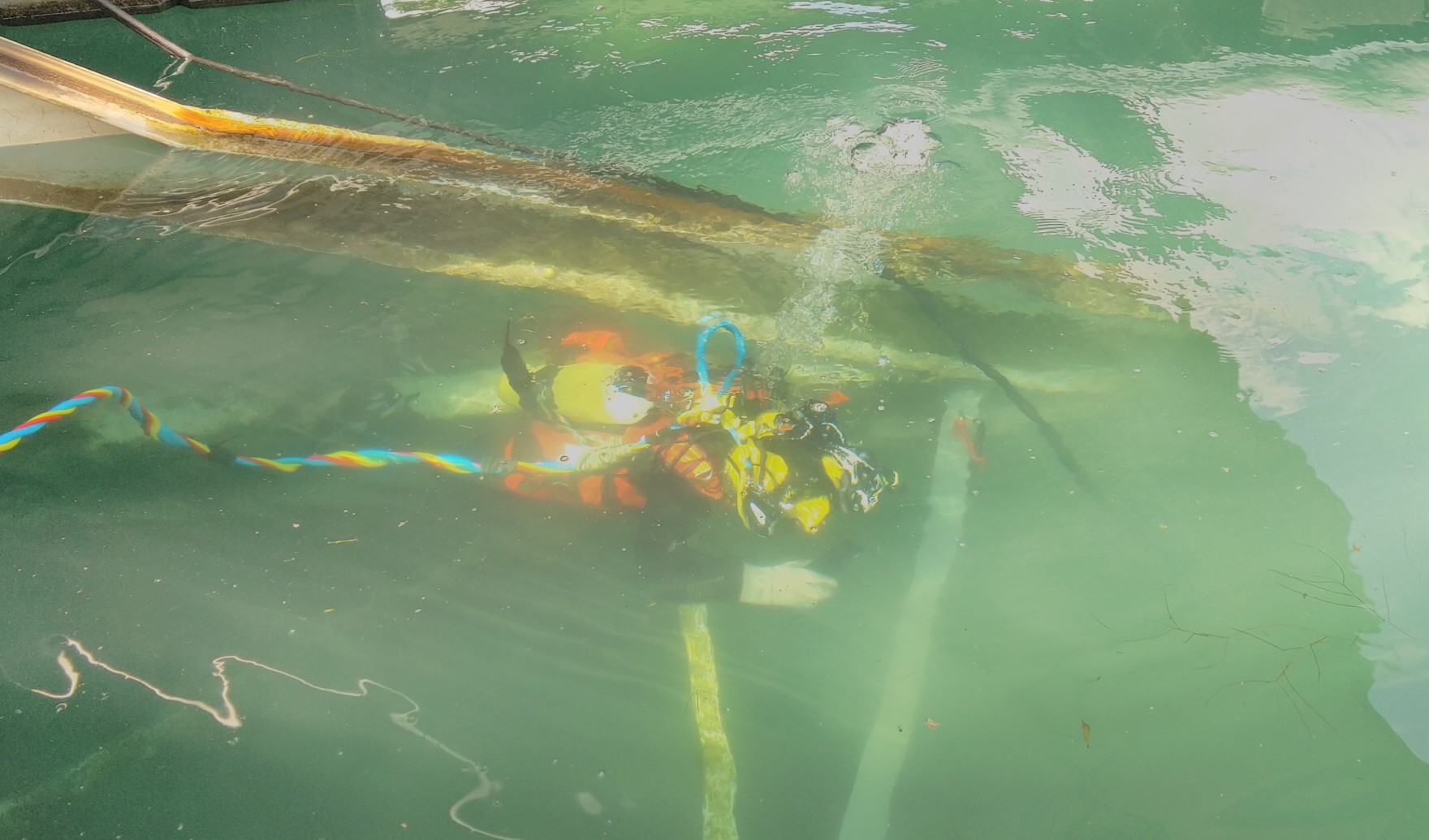

Le scaphandrier se mettant à l'eau. Un deuxième scaphandrier "secours" se tient prêt à intervenir.

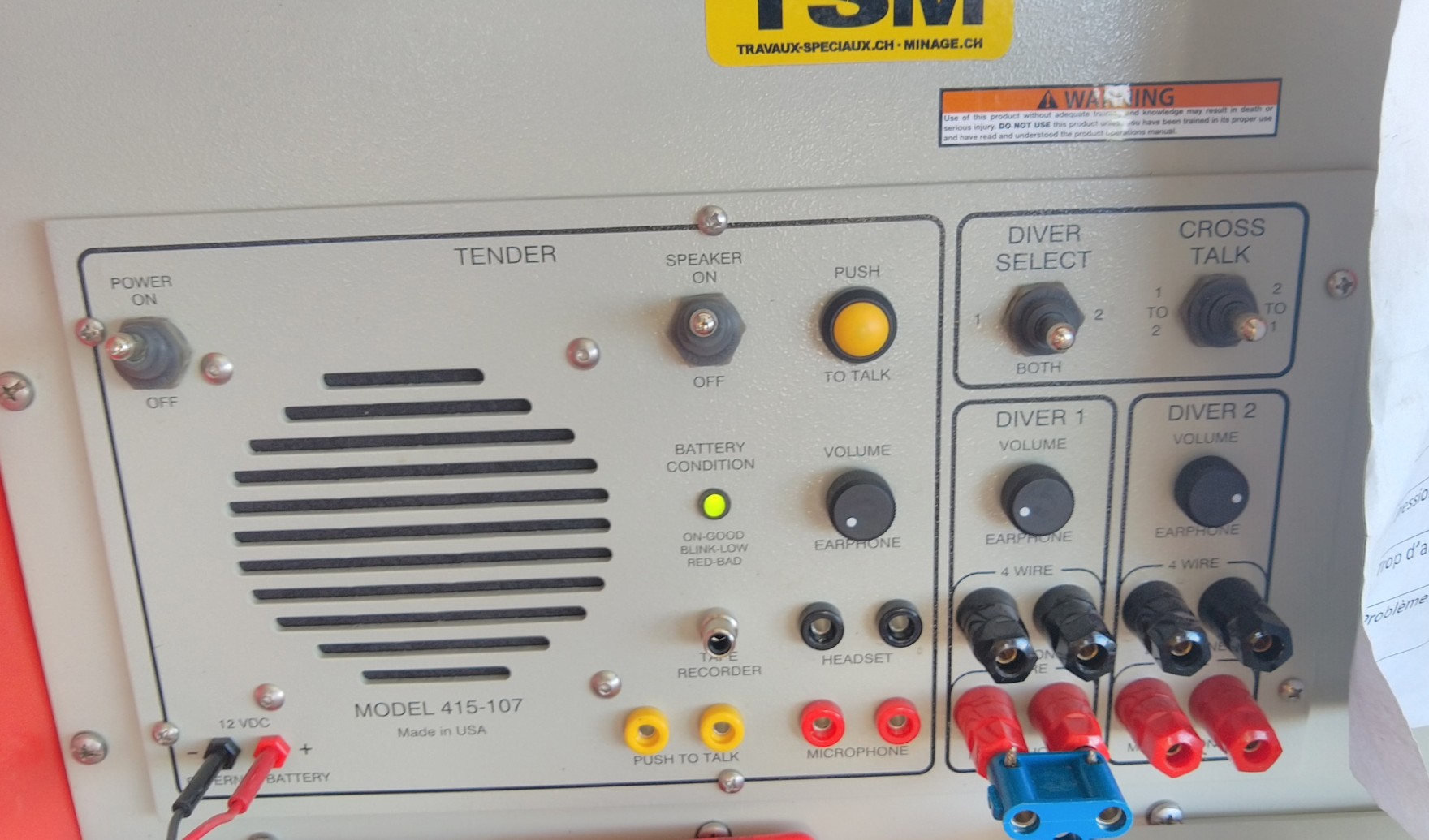

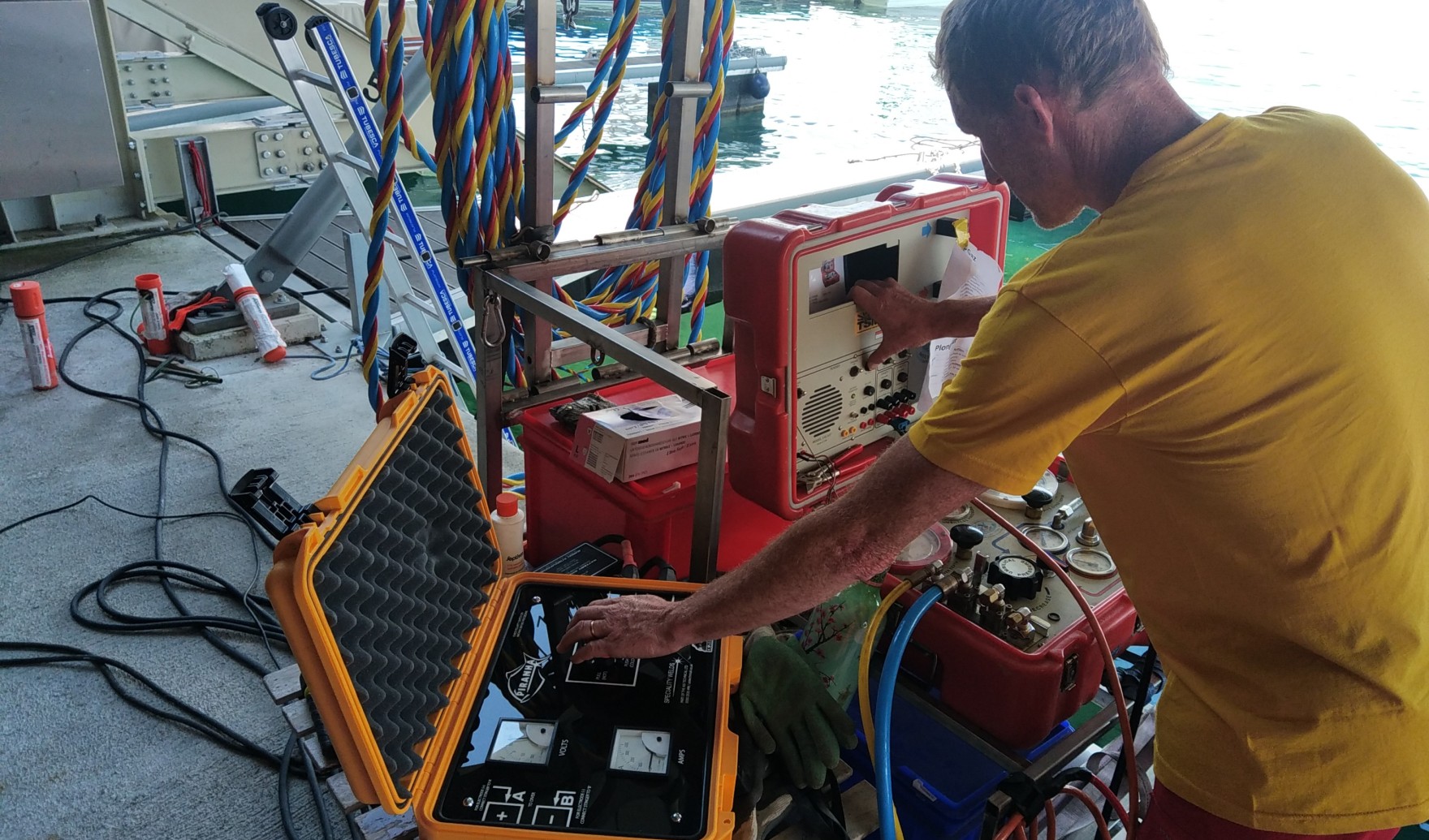

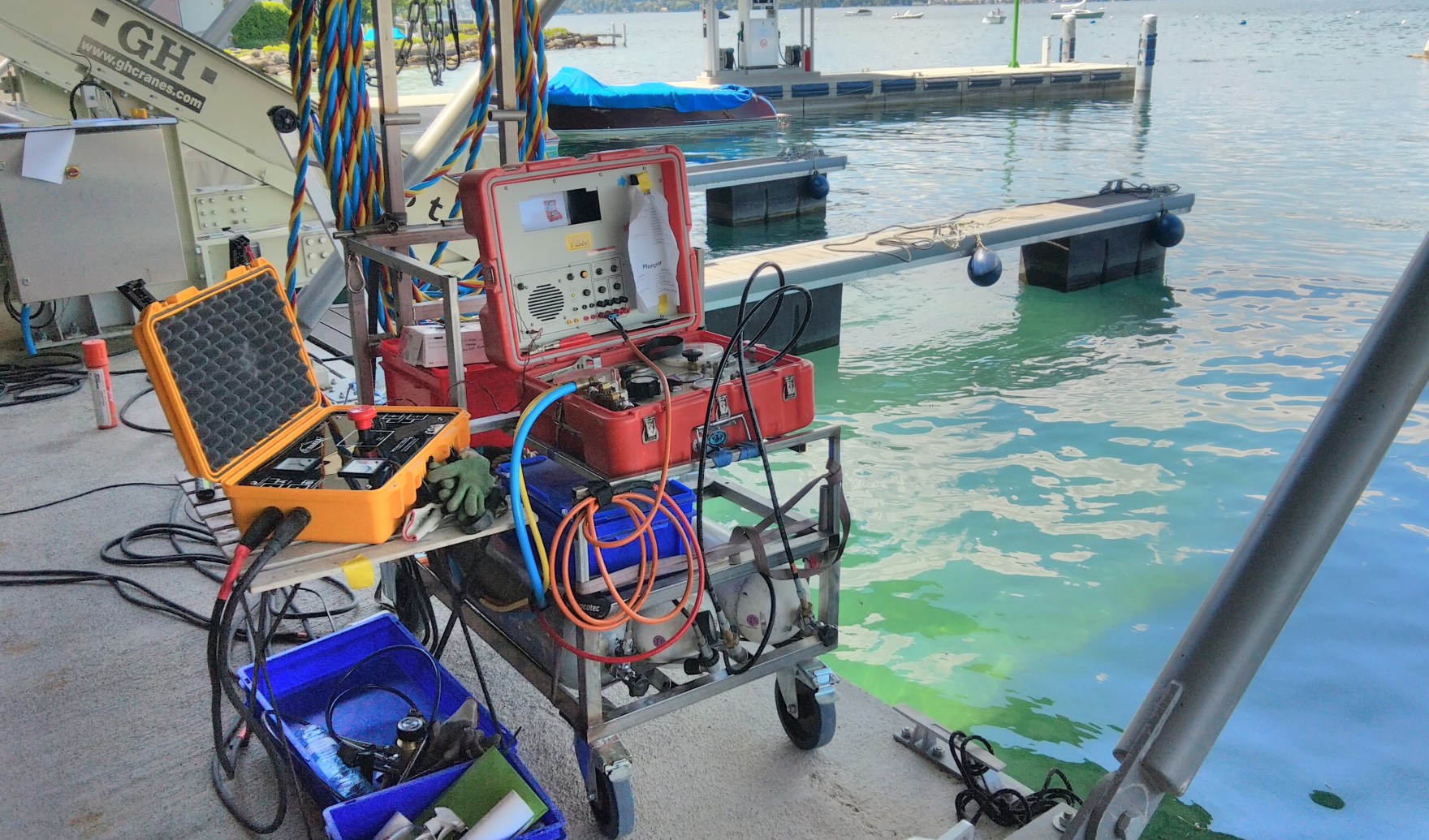

Le poste du COH (Chef d'Opération Hyperbare).
Le COH est en permanence en communication avec le ou les scaphandriers.

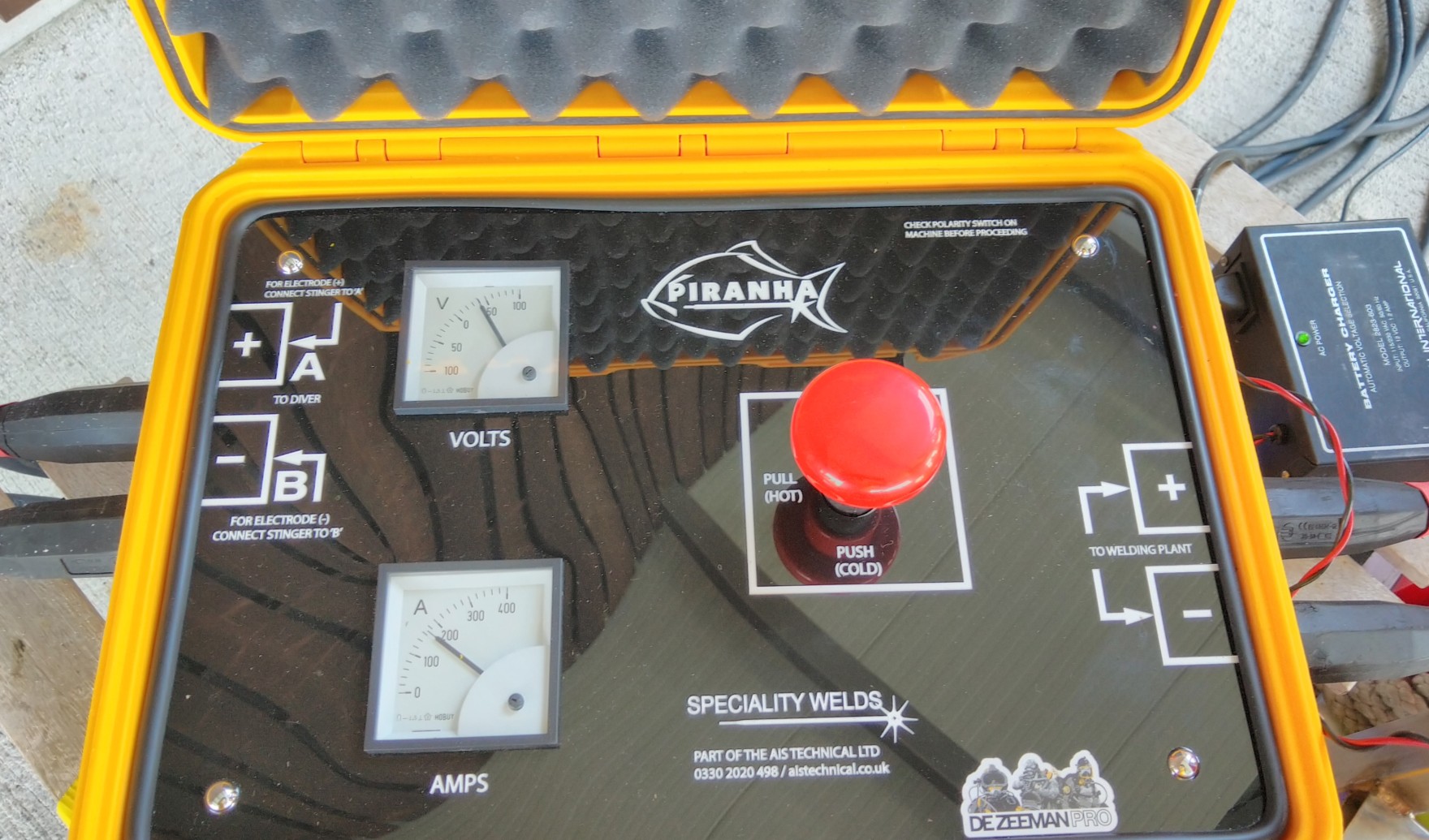

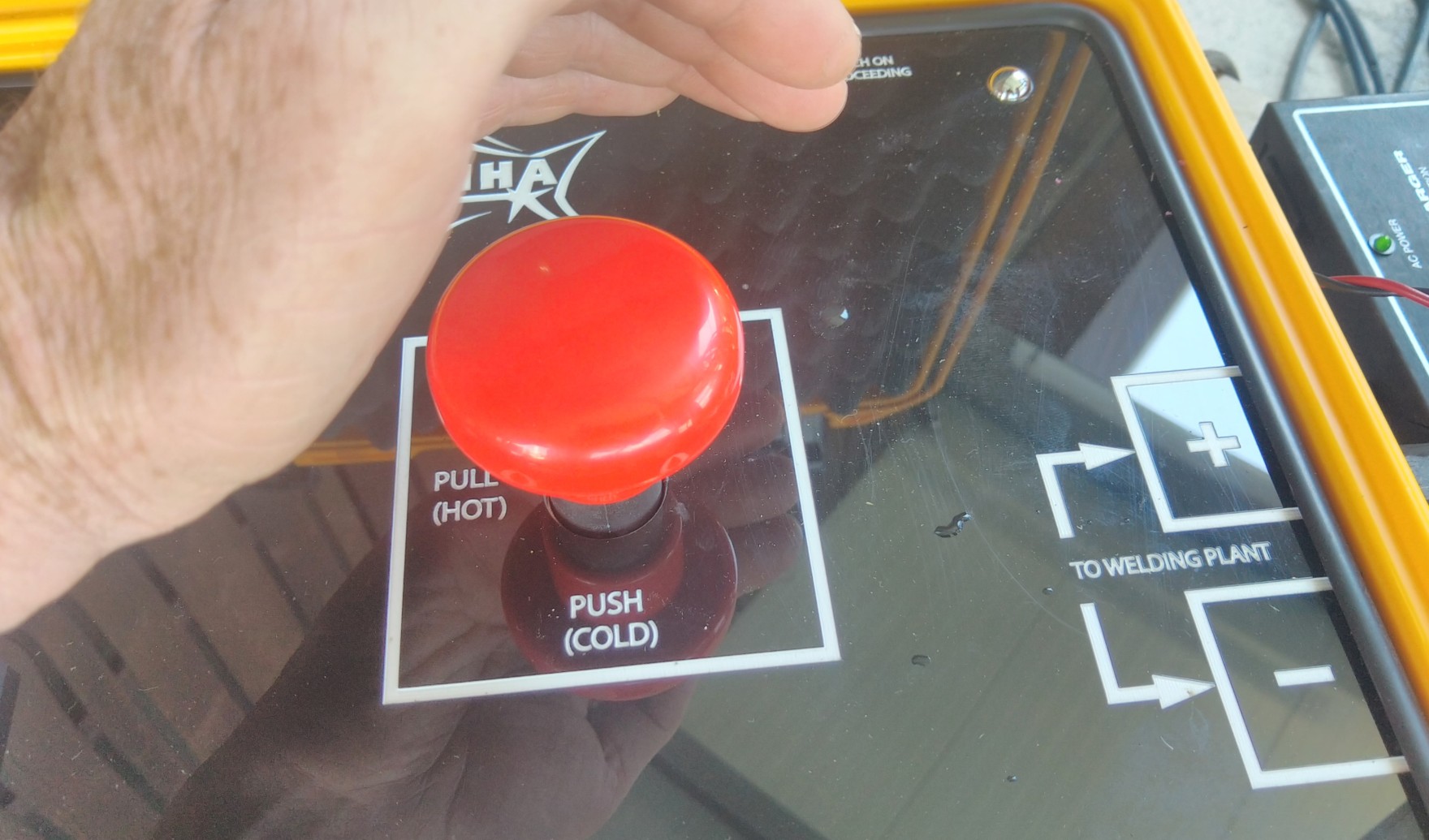

Elément essentiel de sécurité, un boîtier avec interrupteur d'arrêt d'urgence permet, sur ordre du scaphandrier, de mettre ou de couper la tension au porte-électrode et au connecteur de masse.
Durant les opérations de soudure, le COH se tient prêt à couper le courant.

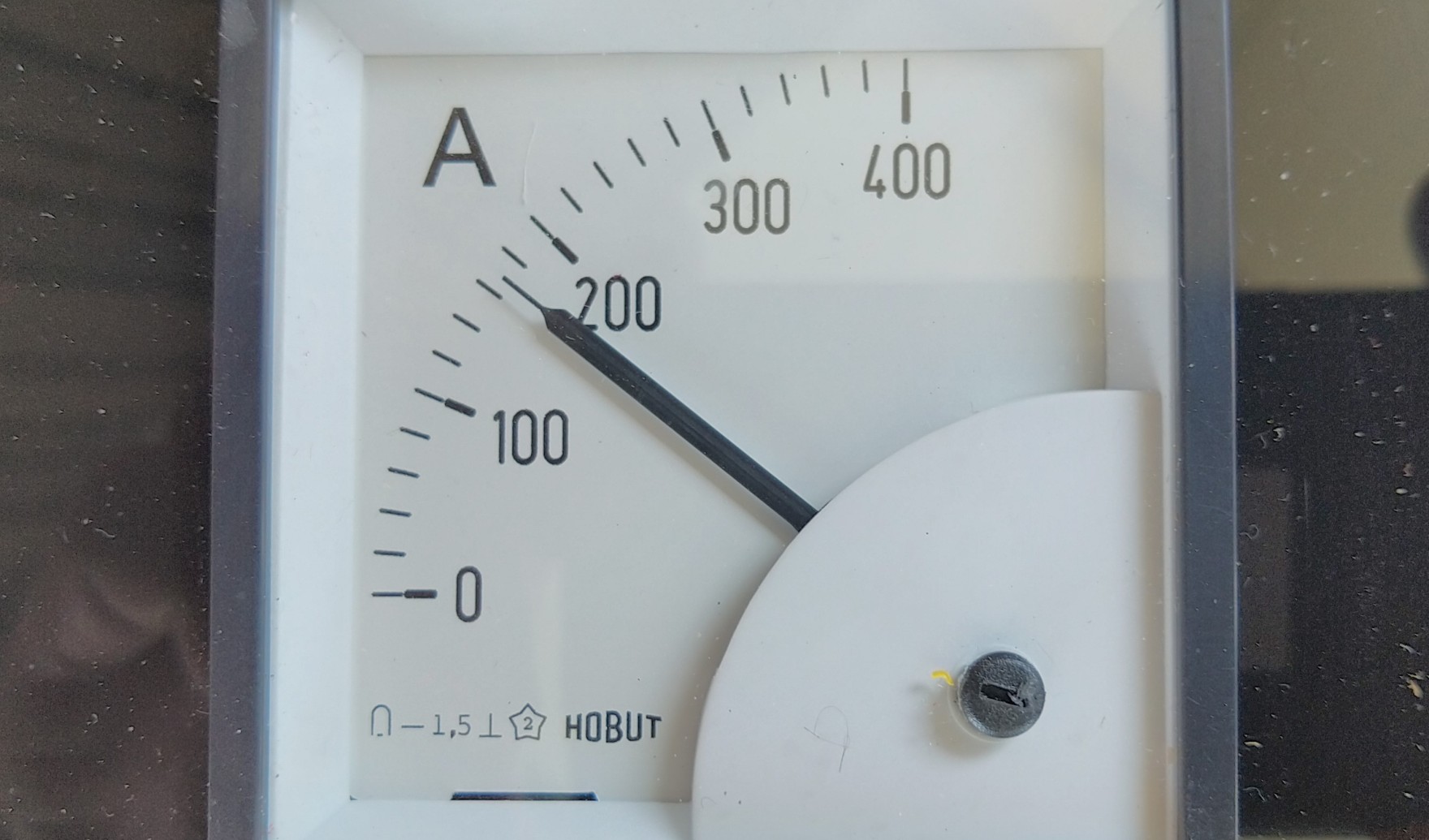

Le boîtier d'arrêt d'urgence permet aussi de surveiller le voltage et l'intensité.

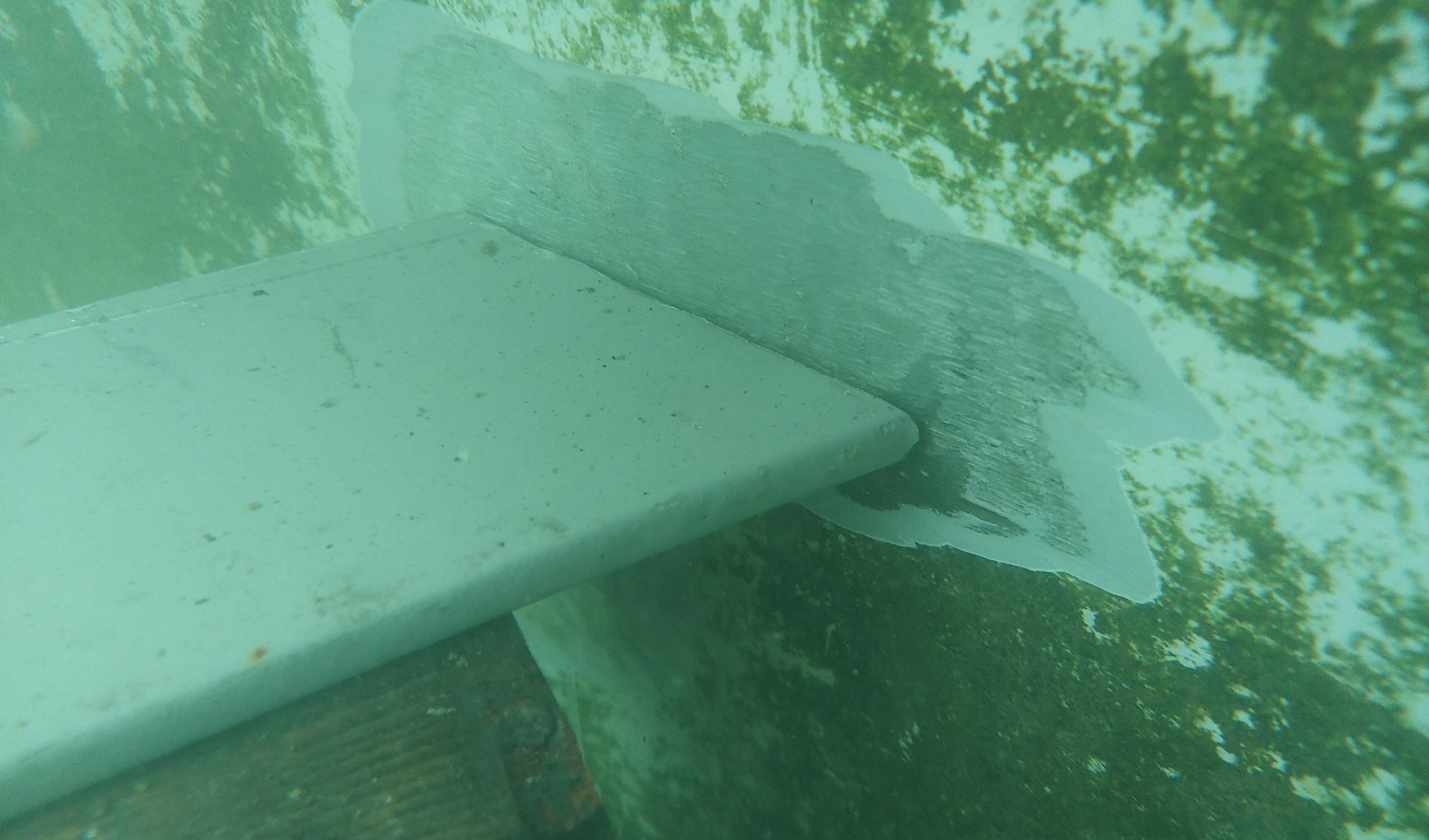

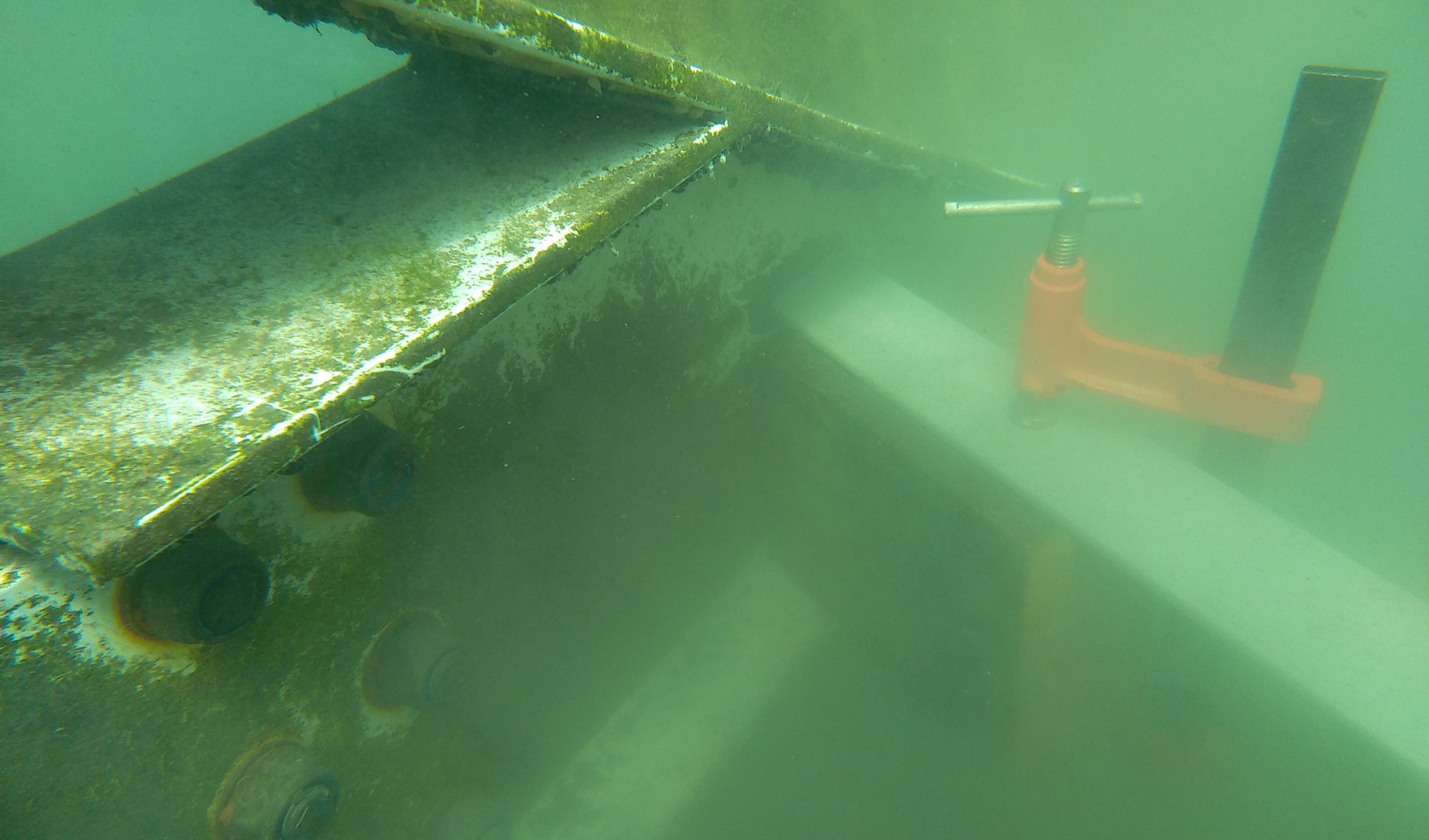

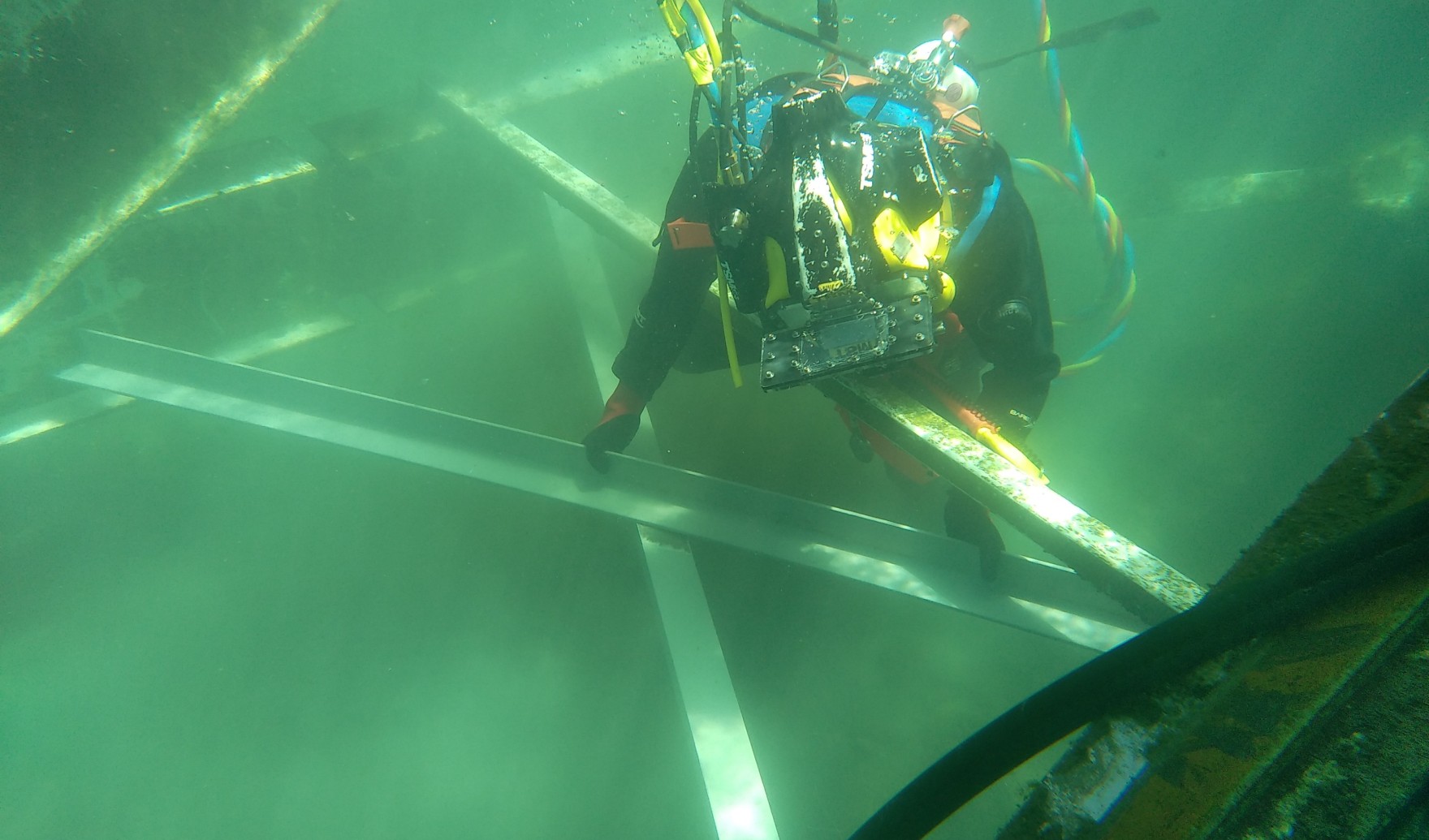

Les pièces sont présentées et ajustées.

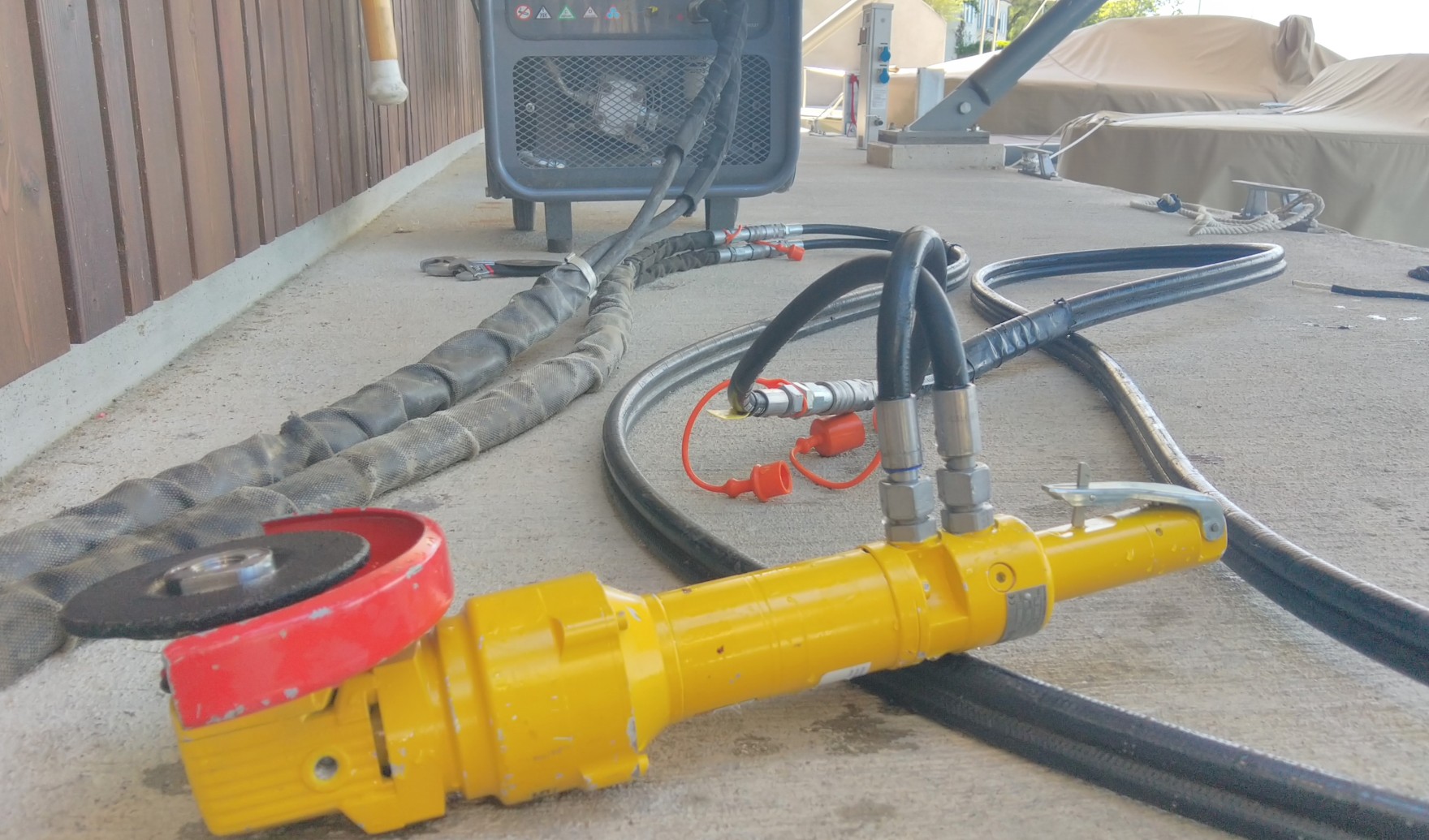

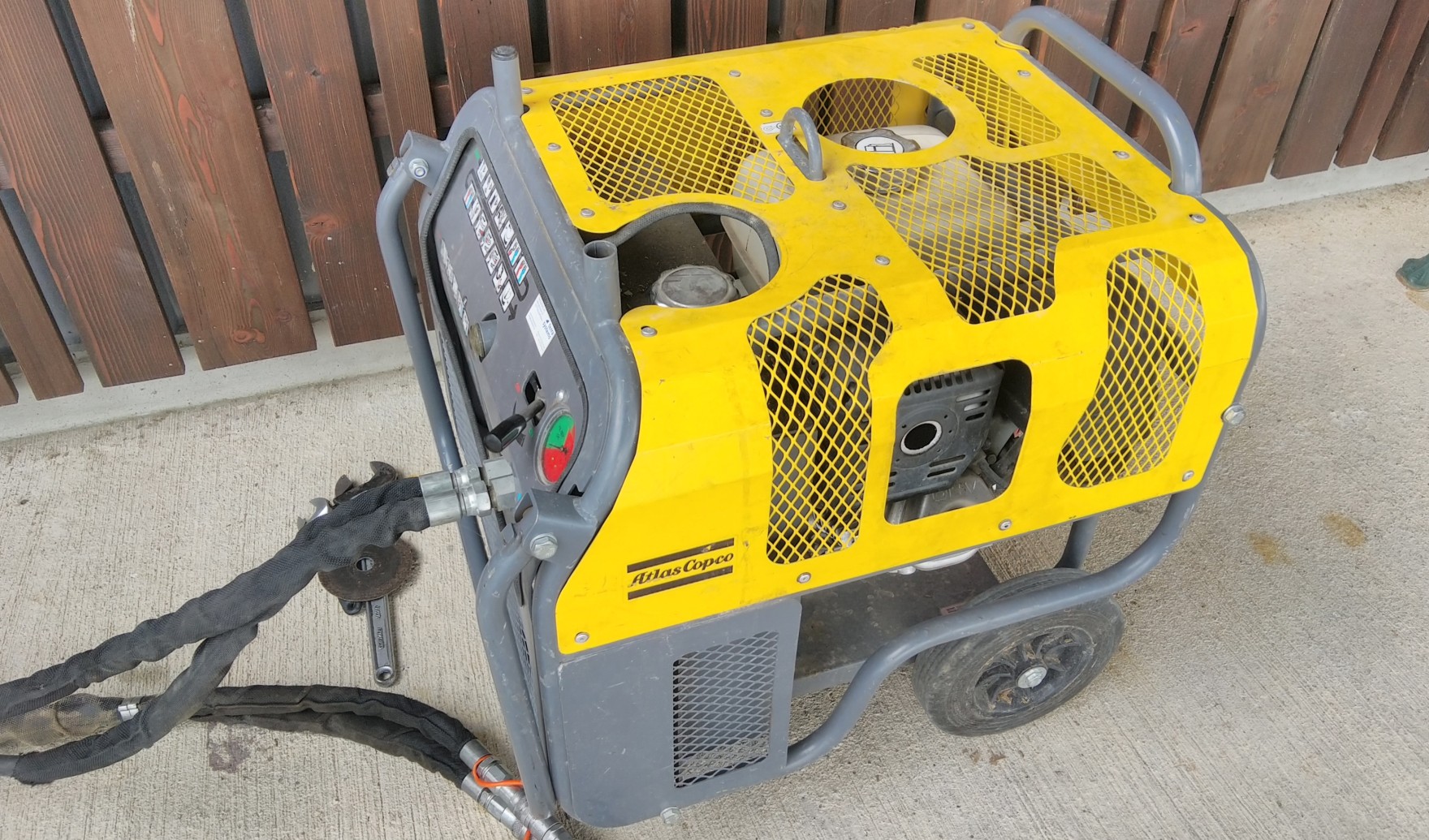

Le groupe hydraulique alimentant les machines utilisées sous l'eau.
Meuleuse hydraulique.

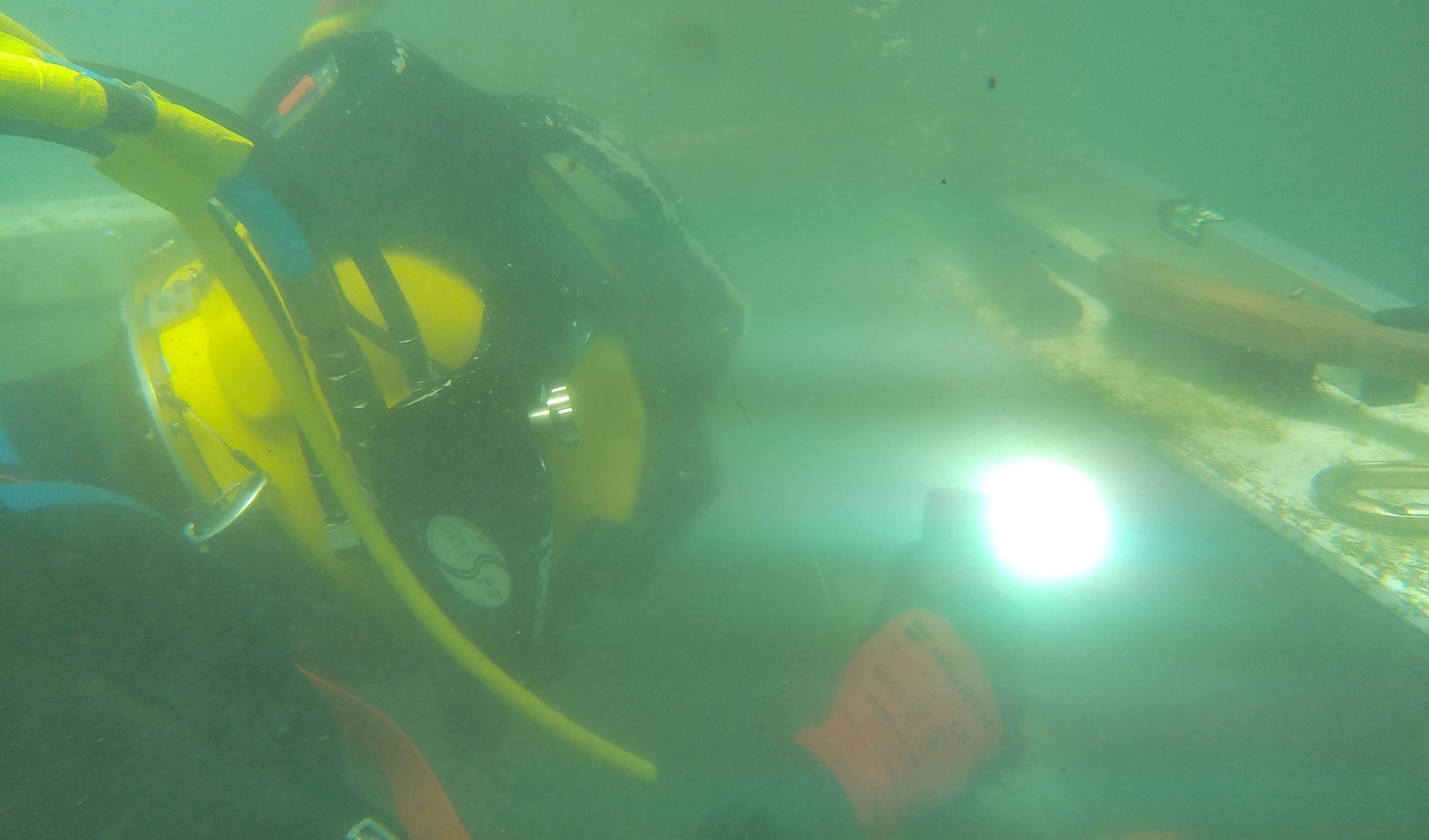

Le scaphandrier en train de souder à l'arc.

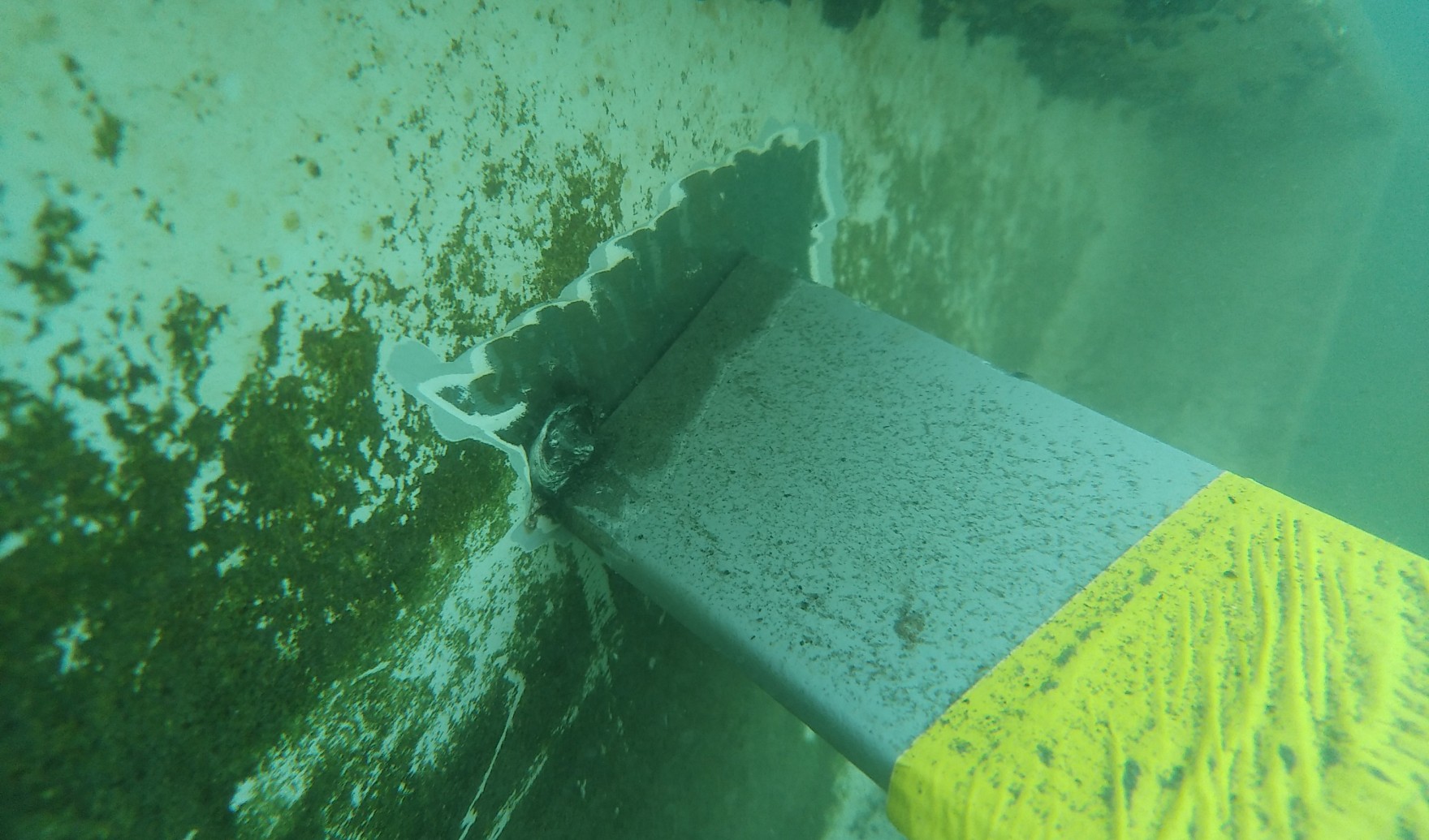

Les pièces sont pointées.

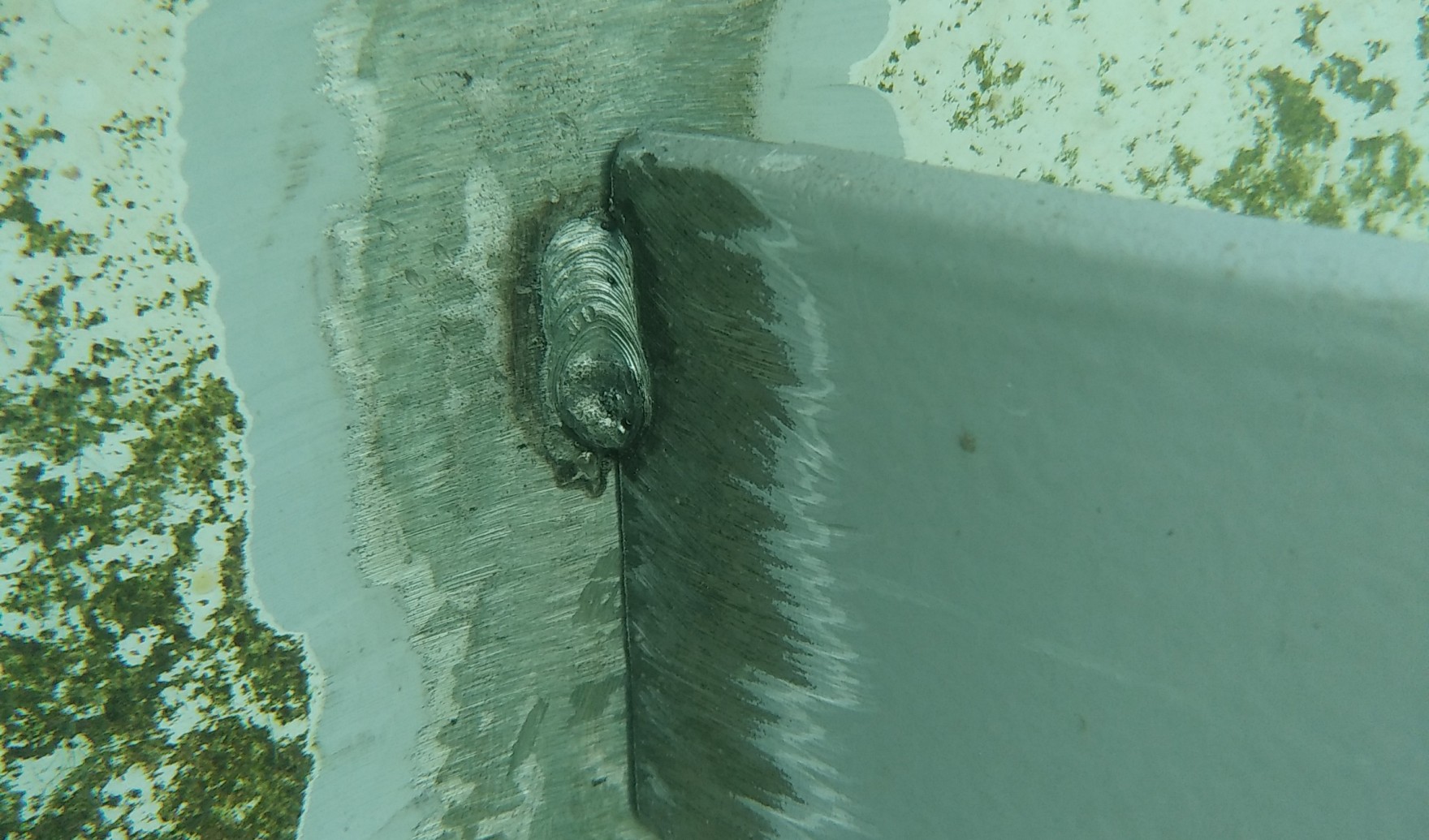

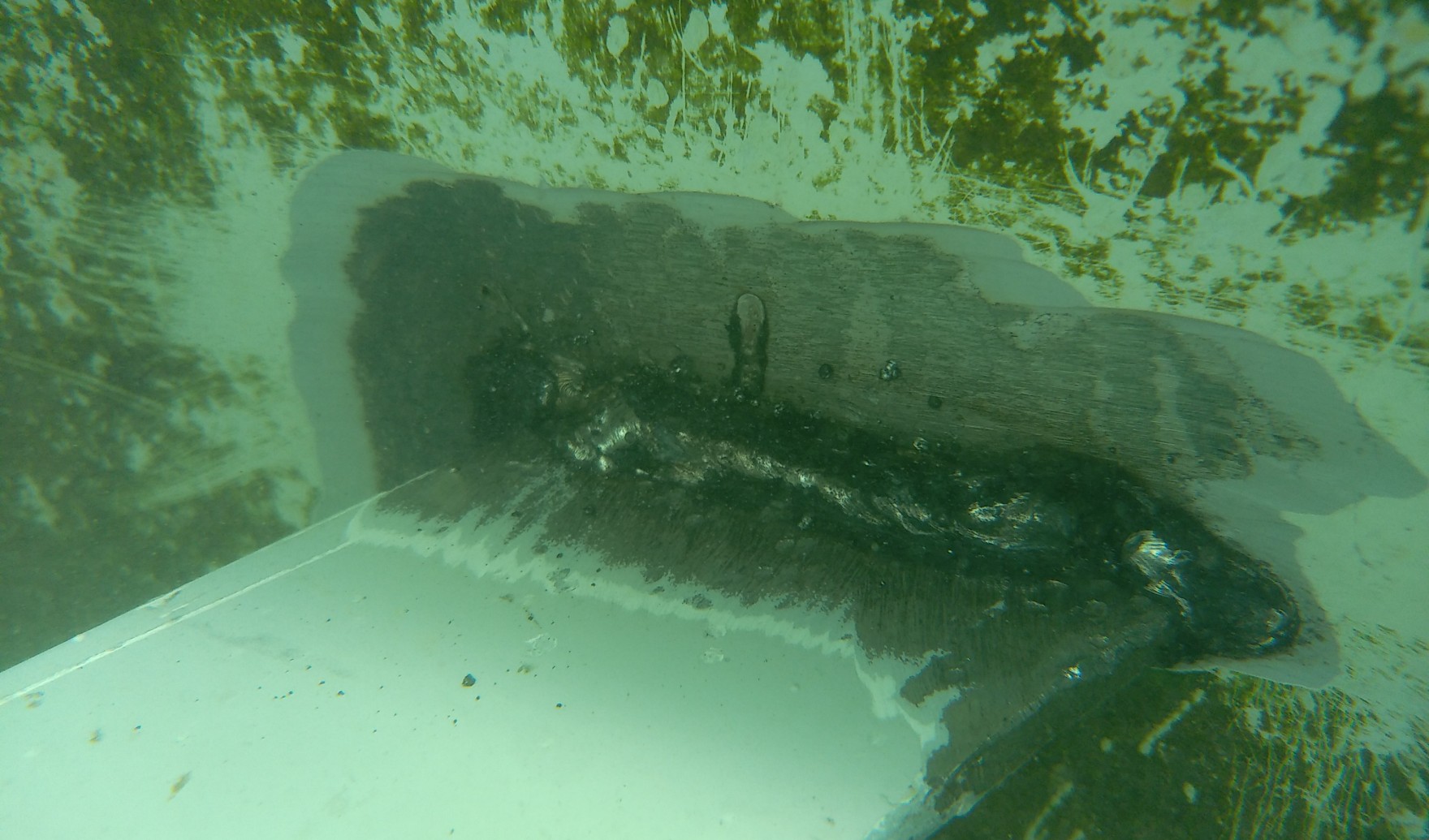

Un pièce soudée.

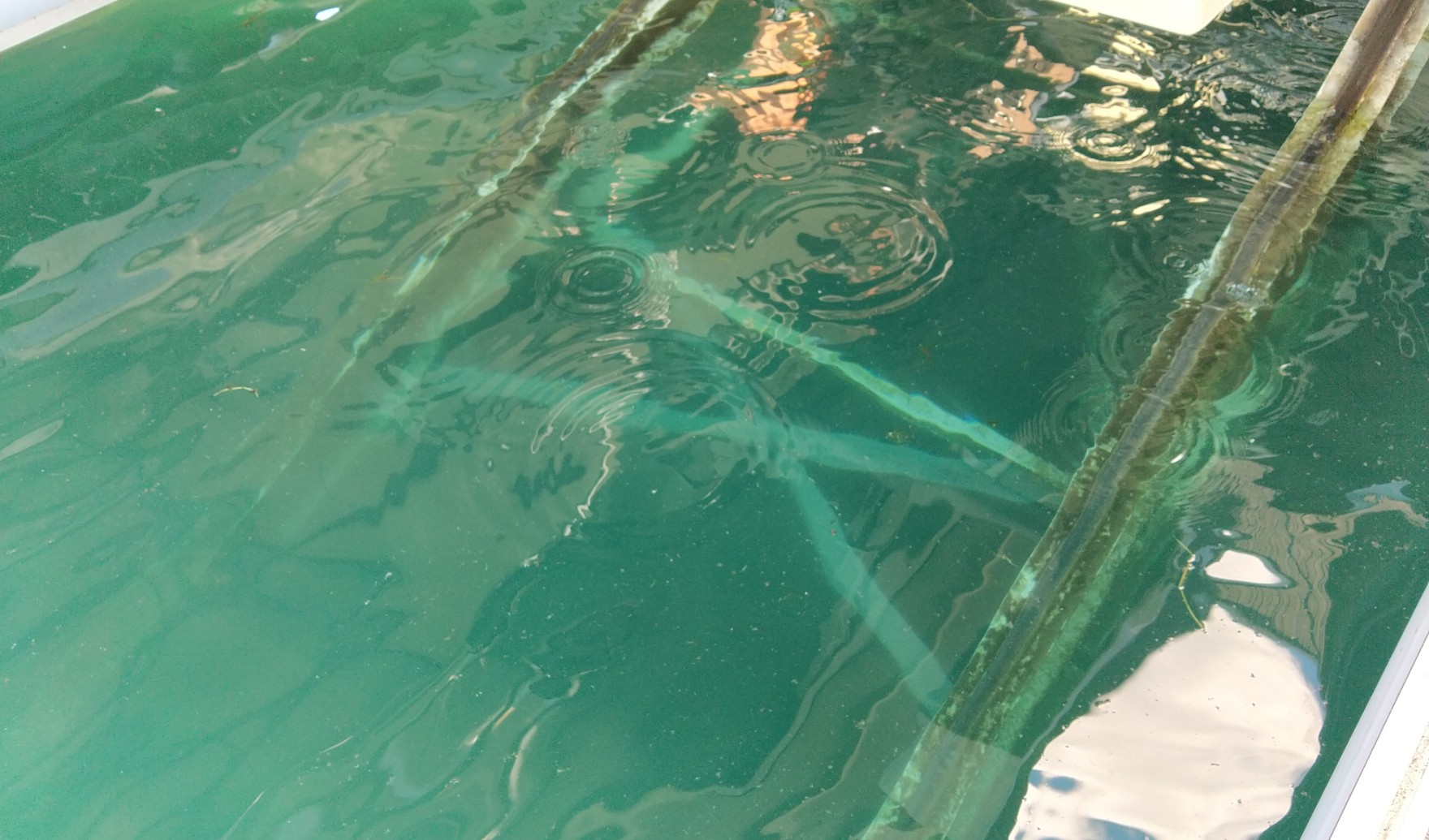

Le travail terminé.
